รูปแบบ ยางบวมน้ำ typical design detail

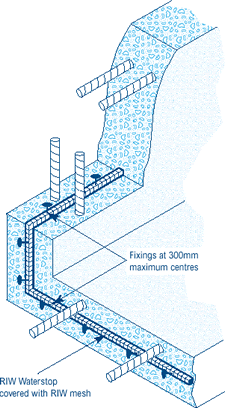

รูปด้านบนแสดงแบบรายละเอียดการติดตั้งยางบวมน้ำกับ รอยต่อคอนกรีตที่เกิดระหว่างทำการก่อสร้าง การวางตำเหน่งของยางบวมน้ำควรให้อยู่ในแนวกึ่งกลางและมีระยะอย่างน้อย 75 มิลลิเมตรถึงขอบคอนกรีต กรณีความหนาของคอนกรีตบางลงแนะนำให้ใช้ยางบวมน้ำขยาดเล็กลง เพื่อป้องกันการแตกตัวของยางบวมน้ำขณะบวมตัว ครทำการติดตั้งเหล็กเสริมคอนกรีตให้เรียบร้อยก่อนการติดตั้งยางบวมน้ำเพื่อป้องกันความเสียหายของยาง

​

สำหรับหัวเสาเข็ม สามารภติดยางรัดหัวเสาเข็มเพื่อป้องกันน้ำซึมตามแนวเสาเข็มได้ การติดยางบวมน้ำบริเวณนี้ต้องทำการเว้นระยะห่างให้พอดีและระวัง ควรติดตั้งให้ได้วงรอบที่ระะเท่าๆกัน
