ข้อมูลทั่วไปกระดาษชานอ้อย ชุบน้ำมัน (joint filler)

กระดาษชานอ้อย ชุบน้ำมัน (joint filler)

รูปแสดงกระดาษชานอ้อย

ข้อมูลทั่วไป กระดาษชานอ้อยชุบน้ำมัน (Technical information)

กระดาษชานอ้อย หรือ วัสดุคั่นรอยต่อ (Joint Filler) สำหรับขยายตัวของคอนกรีต (Expansion Joint)  ซึ่งผลิตมาจากไฟเบอร์ไม้ของชานอ้อย และผ่านการอัดด้วยความดันสูง และชุบน้ำมันบิทูเมนเข้มข้น(35%) วัสดุมิได้ผ่านกระบวนการรีด (NON-Extrusion) จุดประสงค์เพื่อนำมาใช้คั่นรอยต่อถนนคอนกรีต ก่อนที่จะยาแนวด้วยยาหยอดร้อน หรือวัสดุยาแนวชนิดอื่นๆ มีคุณสมบัติด้านการทนทานต่อความชื้น หรือ สารเคมี มีความยืดหยุ่น และคืนตัวมากกว่า 70% หลังจากผ่านการรับแรง วัสดุผ่านการทดสอบจากมาตรฐานกรมทางหลวง, ASTM และ AASHTO



มาตรฐานกระดาษชานอ้อย

มาตรฐานกรมทางหลวง

ASTM                                                      1751-99

AASHTO                                                 M213-01

มอก.                                                         1041-2534



ลักษณะการใช้งานกระดาษชานอ้อย

  • มีความยืดหยุ่นตัวได้ดี

  • มีอัตราการคืนตัวมากกว่า 70%

  • ทนทานต่ออุณหภูมิสูง วัสดุจะไม่ละลายหรืออ่อน ในสภาพอุณหภูมิสูง (ร้อน)

  • ทนทานต่อการรับน้ำหนัก โดยความหนาแน่นไม่เปลี่ยนแปลง

  • ติดตั้งและตัดได้ง่าย โดยใช้เลื่อยหรือเลื่อยไฟฟ้า

  • ไม่อมน้ำ หรือ ดูดซับน้ำ หรือ ความชื้น

  • มีอัตราส่วนน้ำมันบิทูเมนเข้มข้นที่ 35%

  • ไม่ระคายเคืองง่ายต่อการสัมผัส

รูปแบบการใช้งาน (typical design drawing) กระดาษชานอ้อยชุบน้ำมัน

ดังภาพ จะเห็นการใช้กระดาษชานอ้อย (Joint Filler) บริเวณรอยต่อคอนกรีต ชนิดขยายตัวได้ โดยการคำนวณความหนาต้องเป็นไปตามการคำนวณจากวิศวกรผู้ออกแบบ และใช้ความหนาตามที่กำหนดไว้

การติดตั้ง dowel bar ควรทำการเจาะกระดาษชานอ้อยให้เป็นรูปโดยมีขนาดใหญกว่า dowel อย่างน้อย 0.2-0.5 มิลลิเมตร

หลังการติดตั้ง กระดาษชานอ้อย

เมื่อทำการติดตั้งกระดาษชานอ้อยแล้ว เริ่มการเทคอนกรีตและบ่มตัวเรียบร้อยแล้ว จำเป็นต้องทำการยาแนวปิดผิวหน้าเพื่อป้องกันน้ำและมีความสวยงามเรียบเสมอกับผิวถนนคอนกรีต โดยมากยาแนวส่วนมากจะเป็นยางต้มหยอดหรือยางหยอดร้อนชนิดยางมะตอยหรือบิทูเมน ซึ่งสามารถใช้งานร่วมกับกระดาษชานอ้อยได้ การติดตั้งยาแนวนี้ควรทำการติดตั้งขณะที่พื้นผิวแห้งสนิท ไม่มีน้ำขัง เศษปูนหรือเศษขยะควรเอาออกให้หมด

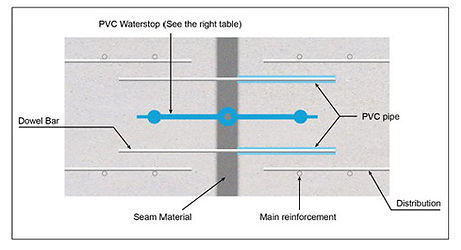

typical detail กระดาษชานอ้อย กับ ยางวอเตอร์สต๊อป

การติดตั้ง กระดาษชานอ้อย คู่กับ พีวีซี วอเตอร์สต๊อป หรือ ยาง วอเตอร์สต๊อปสามารถทำได้ดังภาพด้านซ้าย วิธีการติดตั้งต้องทำเป็นสองขั้นตอนคือติดตั้งส่วนล่างของกระดาษชานอ้อยแแล้วจึงผูก พีวีซี วอเตอร์สต๊อป ขั้นตอนที่ 2 คือติดตั้งส่วนบนของกระดาษชานอ้อย

การติดตั้งรอยต่อพื้นทั่วไป

การขนส่ง

download กระดาษชานอ้อยชุบน้ำมัน (joint filler)
